[대세는 쿠버네티스] Kubernetes Architecture

AUGUST 07, 2022

✔️ Kubernetes Concepts

  • K8S가 관리하는 각 항목은 객체로 표시되며 이러한 객체의 속성과 상태를 확인하고 변경할 수 있다.
  • Kubernetes는 ‘watch loop’를 사용하여 관리되고 있는 객체에 대해 원하는 상태를 지정할 수 있고, Kubernetes는 객체를 해당 상태로 전환&유지한다.

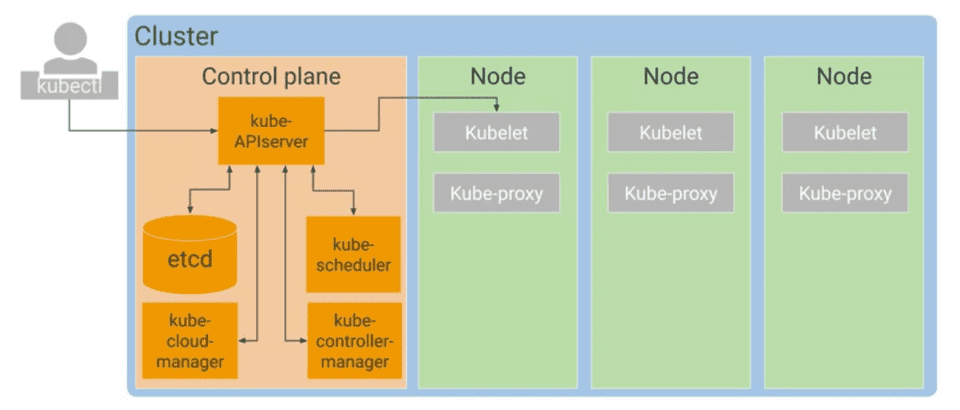

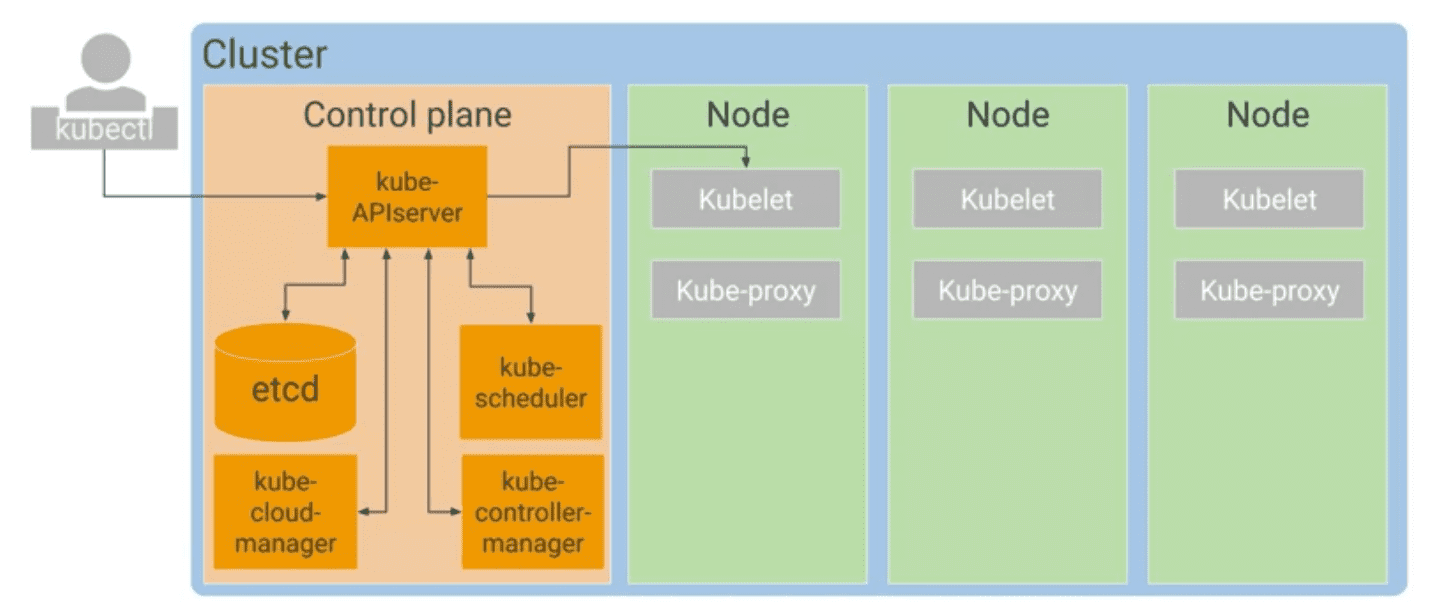

✔️ 제어 영역 Kubernetes 구성요소

  • 제어 영역의 역할은 전체 클러스터를 조정하는 것이다.

002 01

1. kube API Server

  • 사용자가 직접 상호작용하는 단일 구성요소
  • kubectl 명령어와 통신하는 서버
  • kubeconfig 값으로 수신된 요청을 인증하고 요청의 승인 여부와 유효성을 확인하며 허용 제어를 관리

2. etcd

  • 클러스터의 데이터베이스
  • 클러스터의 상태를 저장하는 역할을 한다.
  • 여기에는 모든 클러스터의 구성 데이터와 많은 동적 정보(클러스터의 일부인 노드, 실행해야 하는 Pod, 실행 위치)가 포함된다.
  • 사용자는 etcd와 직접 상호작용하지 않는다.

3. kube-scheduler

  • Pod의 요구사항을 평가하고 가장 적합한 노드를 선택하는 역할을 한다.
  • 노드의 자원 사용량을 모니터링 하기때문에 적합한 노드 선택이 가능
  • kube-apiserver를 통해 etcd에 Pod생성 요청이 있는지 감시한다. (Watch 기능)

  • 노드를 선택하는 방법

    1. 노드에 아직 할당되지 않은 Pod 객체 발견
    2. 모든 노드의 리소스를 확인하여 적합한 노드를 선택
    3. 해당 노드의 이름을 Pod 객체에 작성
    4. 시스템의 또 다른 구성요소가 Pod를 시작

4. kube-controller-manager

  • 컨트롤러 오브젝트들의 요구사항을 수행
  • 클러스터의 현재 상태가 원하는 상태와 일치하지 않을 때마다 kube-controller-manager는 원하는 상태를 달성하기 위해 변경을 시도

  • 컨트롤러 종류

    • ReplicaSet, Deployment, DaemonSet, Job, CronJob

5. Kubelet

  • 각 워커 노드에서 클러스터 에이전트 역할을 한다.
  • kube-apiserver 에 watch 를 걸어 자신의 노드이름이 붙은 Pod 생성 및 변경 요청에 대해 수행한다.
  • Kubelet은 컨테이너 런타임을 사용하여 Pod의 컨테이너를 실행하고 Pod의 수명 주기를 모니터링하고 kube-apiserver에 다시 보고한다.

6. kube-proxy

  • 클러스터에서 Pod 간 네트워크 생성 및 연결을 유지
  • DaemonSet으로 설치된다.

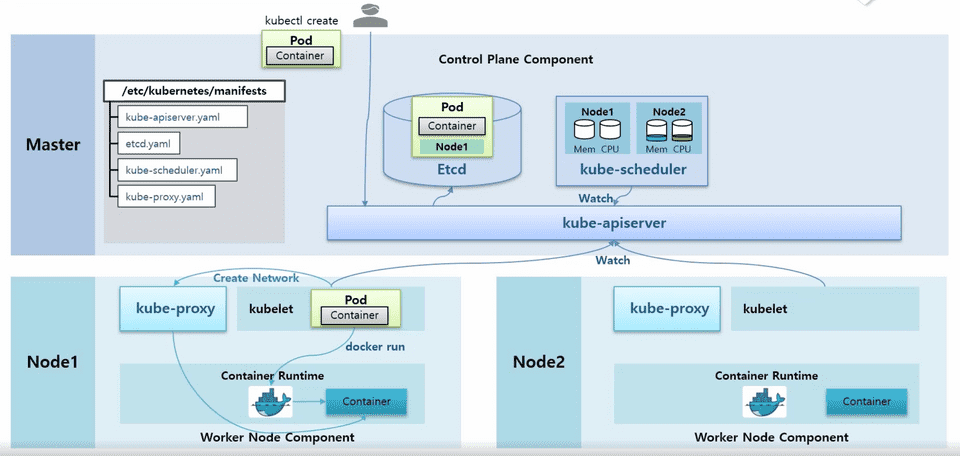

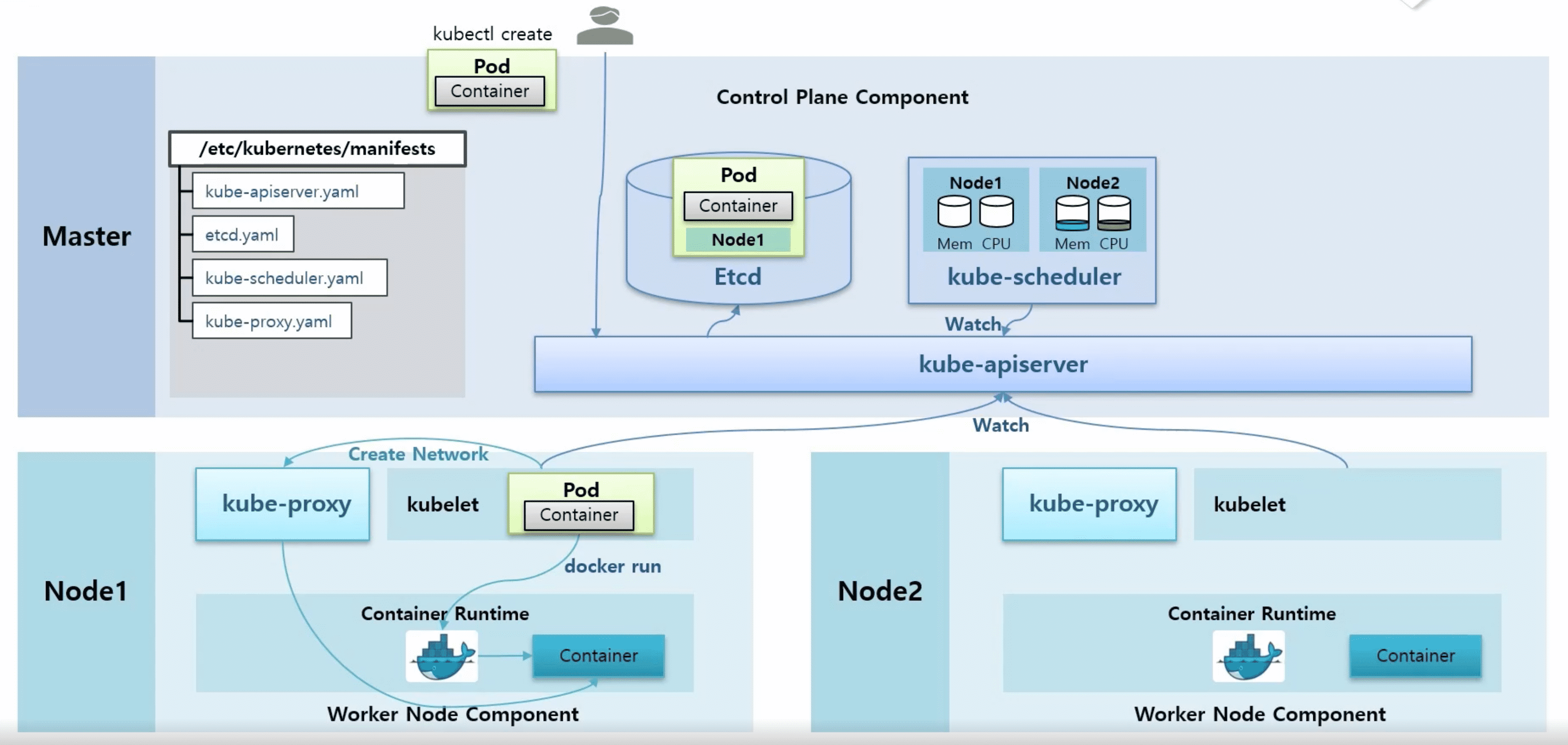

✔️ Pod 생성 플로우

  1. 사용자가 Pod 생성 요청 → kube-apiserver 로 명령어 전달
  2. kube-apiserver는 etcd에 해당 Pod 정보를 저장
  3. kube-scheduler는 kube-apiserver를 통해 etcd에 새로 들어온 Pod 생성 요청을 체크하고, 노드들의 자원상태를 확인하여 적합한 노드를 선택 후 해당 Pod에 노드명 기재
  4. 모든 노드의 kublet이 kube-apiserver 를 watch 하고 있다가 자신의 노드명이 붙은 Pod 생성 이벤트가 발생하면 해당 정보를 가져온다.
  5. kublet은 Container Runtime에게 해당 파드 생성 및 컨테이너 실행 요청을 함
  6. 그리고 kublet은 kube-proxy에게 네트워크 생성 요청을 하게되고, kube-proxy는 새로 생성된 컨테이너가 네트워크 통신이 되도록 도와줌

002 02

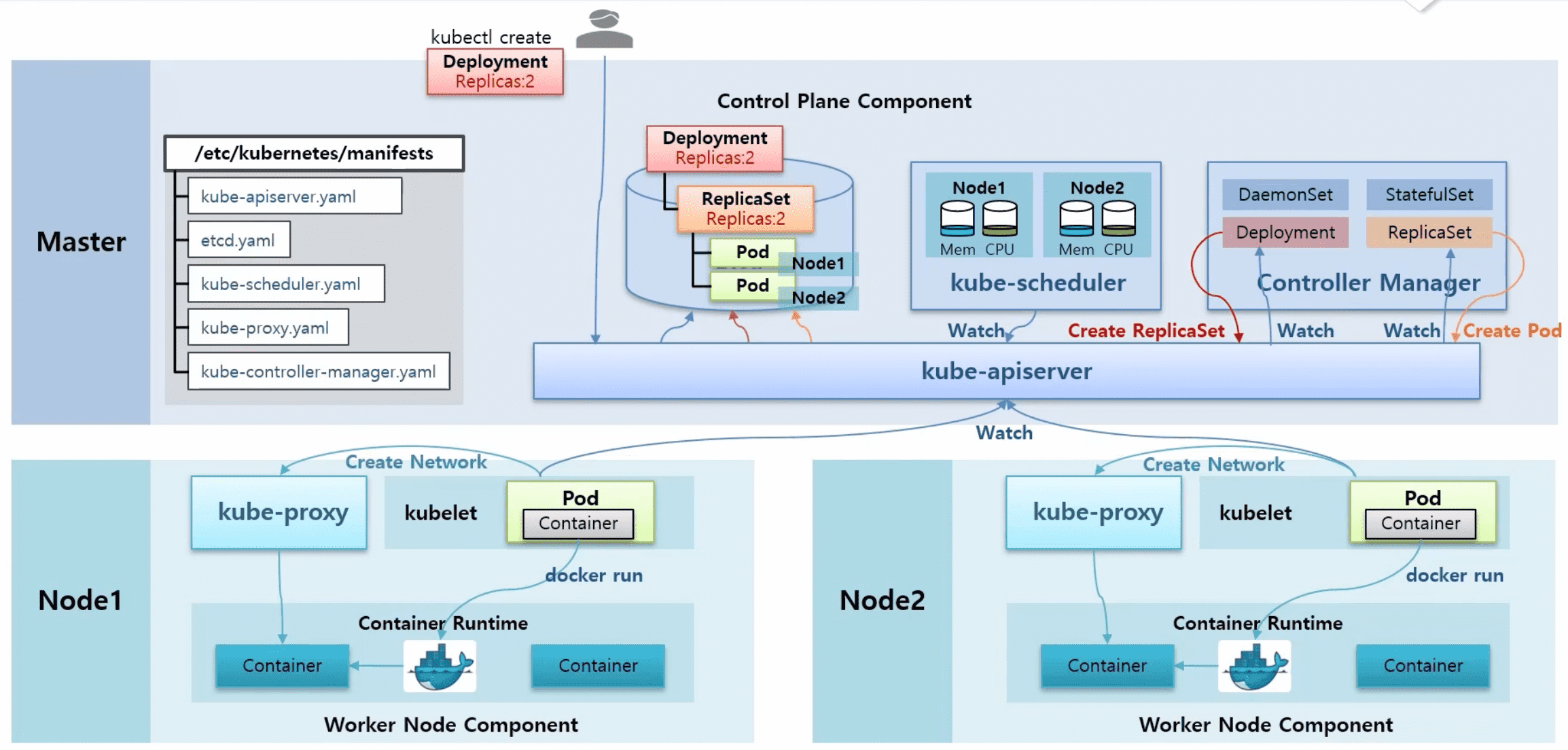

✔️ Deployment 생성 플로우

  • Controller Manager Pod 내에 여러 컨트롤러들에 대한 기능들이 각각의 스레드 형태로 돌아가고 있다.
  • 사용자가 Deployment 생성 요청 → kube-apiserver로 명령어 전달
  • kube-apiserver는 etcd에 해당 Deployment에 대한 정보를 저장
  • Controller Manager Pod 내의 Deployment 스레드가 이를 감지하여 ReplicaSet 생성을 요청한다.
  • Controller Manager Pod 내의 ReplicaSet 스레드가 이를 감지하여 replica 개수만큼 Pod 생성 요청을 한다.
  • 이후에 파드 생성 플로우로 진행한다.

002 03
