Fluentd 설정파일 분석

SEPTEMBER 17, 2022

✔️ 먼저 알아두면 좋은 내용

1. common plugin parameters

builtin plugin parameter 의 경우 prefix로 @ 가 붙는다

1.1. @type

specifies the plugin type

1.2. @id

specifies the plugin id.
in_monitor_agent uses this value forplugin_id field
버퍼, 스토리지, 로깅 및 기타 목적을 위한 경로로 사용됨

1.3. @label

specifies the label symbol. Seelabelsection.

1.4. @log_level

specifies per plugin log level. See Per Plugin Log section.

자세한 내용은 아래 참고

Config: Common Parameters

2. wildcards, expansions and other tips

match , filter 태그에서 사용한다.

2.1. *

single tag 와 매치
a.* 의 경우 a.b 와 매치, a 또는 a.b.c 와는 매치 안됨

2.2. ``**

zero or more tag 와 매치
a.** 의 경우 a, a.b, a.b.c 와 모두 매치

2.3. 그외

그외 regex, 값 매치 등은 아래에서 확인

Config File Syntax

3. Embedding Ruby Expressions

fluentd 1.4.0 부터 #{...} 표현식에 루비 코드를 넣을 수 있다.

<match "app.#{ENV['FLUENTD_TAG']}">
  @type stdout
</match>

✔️ Directive

1. source

input 에 대한 지시어
사용할 input plugin에 대한 값이 @type 으로 명시가 되야한다.

# Receive events from 24224/tcp
# This is used by log forwarding and the fluent-cat command
<source>
  @type forward
  port 24224
</source>

# http://<ip>:9880/myapp.access?json={"event":"data"}
<source>
  @type http
  port 9880
</source>

2. match

output plugin 으로 동작하며, 명시된 태그에 대해서만 output destination으로 보내진다.

# Receive events from 24224/tcp
# This is used by log forwarding and the fluent-cat command
<source>
  @type forward
  port 24224
</source>

# http://<ip>:9880/myapp.access?json={"event":"data"}
<source>
  @type http
  port 9880
</source>

# Match events tagged with "myapp.access" and
# store them to /var/log/fluent/access.%Y-%m-%d
# Of course, you can control how you partition your data
# with the time_slice_format option.
<match myapp.access>
  @type file
  path /var/log/fluent/access
</match>

3. filter

match 와 동일한 syntax를 가지고 있고, 로그 필터에 대한 지시어이다.

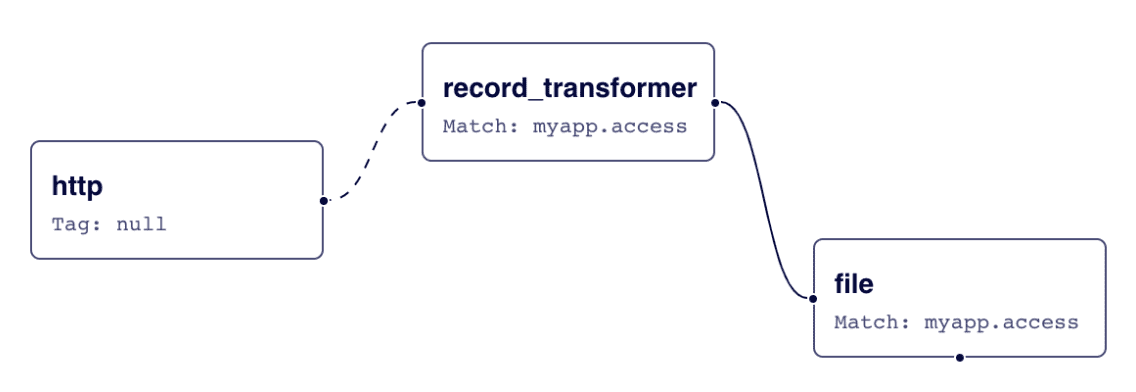

event flow 는 아래와 같다.

# http://this.host:9880/myapp.access?json={"event":"data"}
<source>
  @type http
  port 9880
</source>

<filter myapp.access>
  @type record_transformer
  <record>
    host_param "#{Socket.gethostname}"
  </record>
</filter>

<match myapp.access>
  @type file
  path /var/log/fluent/access
</match>

✔️ 위 예제 동작 플로우

input 으로 tag: myapp.access, data: {”event”: “data”} 이벤트를 받고,
첫번째 filter인 recordtransformer 는 `“hostparam”` 필드를 이벤트에 추가한다.
그럼 {"event":"data","host_param":"webserver1"} 값이 ouput plugin 으로 보내져 파일로 출력하게 된다.

✔️ 서비스에 설정한 fluentd daemonset config 설정 분석

전체 설정 내용

data:
  fluent.conf: |
    <system>
      workers 1
      @log_level info
    </system>
    @include input-kubernetes.conf
    @include filter-kubernetes.conf
    <match **>
      @type copy
      <store>
        @type                         kafka2
        @id                           out_kafka
        brokers                       logis-kafka.dev.kakaoi.io:9092
        max_send_retries              10
        required_acks                 1

        default_topic                 xoauth-dev

        exception_backup              false
        compression_codec             gzip

        <format>
          @type                       json
        </format>

        <buffer topic,tag>
          @type                       file
          path                        /var/log/td-agent/buffer/td
          flush_interval              5s
          chunk_limit_size            16M
          queue_limit_length          32
          retry_forever               true
        </buffer>
      </store>
    </match>

  input-kubernetes.conf: |
    # Prevent fluentd from handling records containing its own logs. Otherwise
    # it can lead to an infinite loop, when error in sending one message generates
    # another message which also fails to be sent and so on.
    <match fluent.**>
      @type                           null
    </match>
    <source>
      @type                           tail
      @id                             in_tail_container_logs
      path                            /var/log/containers/xoauth*.log
      pos_file                        /var/log/fluentd-containers.log.pos
      tag                             kubernetes.*
      read_from_head                  "#{ENV['FLUENTD_INPUT_READ_FROM_HEAD'] || 'false'}"
      limit_recently_modified         "#{ENV['LIMIT_RECENTLY_MODIFIED'] || '120m'}"
      rotate_wait                     0
      enable_stat_watcher             false
      <parse>
        @type                         regexp
        expression                    /^(?<time>[^ ]+) (?<stream>stdout|stderr) (?<flags>[^ ]+) (?<message>.*)$/
      </parse>
    </source>

  filter-kubernetes.conf: |
    <filter kubernetes.**>
      @type                           kubernetes_metadata
      @id                             filter_kube_metadata
    </filter>
    <filter kubernetes.**>
      @type                           record_modifier
      tag                             ${record.dig("kubernetes", "container_name").gsub('-', '.')}
      <record>
        @timestamp                    ${(Time.at(time) + (60*60*9)).strftime('%Y-%m-%dT%H:%M:%S.%L+09:00')}
        cluster_name                  "xoauth-dev"
        hostname                      "#{ENV['K8S_NODE_NAME']}"
        container_image               ${record.dig("kubernetes", "container_image")}
        pod_name                      ${record.dig("kubernetes", "pod_name")}
      </record>
    </filter>
    <filter kubernetes.**>
      @type                           parser
      key_name                        message
      reserve_data                    true
      remove_key_name_field           true
      <parse>
        @type                         json
      </parse>
    </filter>
    <filter kubernetes.**>
      @type                           record_transformer
      remove_keys                     $.kubernetes
    </filter>

1. Input에 대한 설정

input-kubernetes.conf: |
    <match fluent.**>
      @type                           null
    </match>
    <source>
      @type                           tail
      @id                             in_tail_container_logs
      path                            /var/log/containers/xoauth*.log
      pos_file                        /var/log/fluentd-containers.log.pos
      tag                             kubernetes.*
      read_from_head                  "#{ENV['FLUENTD_INPUT_READ_FROM_HEAD'] || 'false'}"
      limit_recently_modified         "#{ENV['LIMIT_RECENTLY_MODIFIED'] || '120m'}"
      rotate_wait                     0
      enable_stat_watcher             false
      <parse>
        @type                         regexp
        expression                    /^(?<time>[^ ]+) (?<stream>stdout|stderr) (?<flags>[^ ]+) (?<message>.*)$/
      </parse>
    </source>

1.1. 로그 input

/var/log/containers/xoauth*.log 파일을 타겟으로 tail 을 사용하여 input을 수행한다.
해당 이벤트에 kubernetes.* 태그를 붙인다.

<source>
  @type                           tail
  @id                             in_tail_container_logs
  path                            /var/log/containers/xoauth*.log
  pos_file                        /var/log/fluentd-containers.log.pos
  tag                             kubernetes.*
  read_from_head                  "#{ENV['FLUENTD_INPUT_READ_FROM_HEAD'] || 'false'}"
  limit_recently_modified         "#{ENV['LIMIT_RECENTLY_MODIFIED'] || '120m'}"
  rotate_wait                     0
  enable_stat_watcher             false
  <parse>
    @type                         regexp
    expression                    /^(?<time>[^ ]+) (?<stream>stdout|stderr) (?<flags>[^ ]+) (?<message>.*)$/
  </parse>
</source>

실제 들어온 이벤트의 레코드 데이터는 아래와 같다 (/var/log/containers/xoauth*.log 파일 포맷)

2022-08-23T16:20:02.313036458+09:00 stdout F {"@timestamp":"2022-08-23T07:20:02.312+00:00","@version":"1","message":"Running with Spring Boot v2.2.0.RELEASE, Spring v5.2.0.RELEASE","logger_name":"com.kakao.xoauth.XoauthApplication","thread_name":"main","level":"DEBUG","level_value":10000}

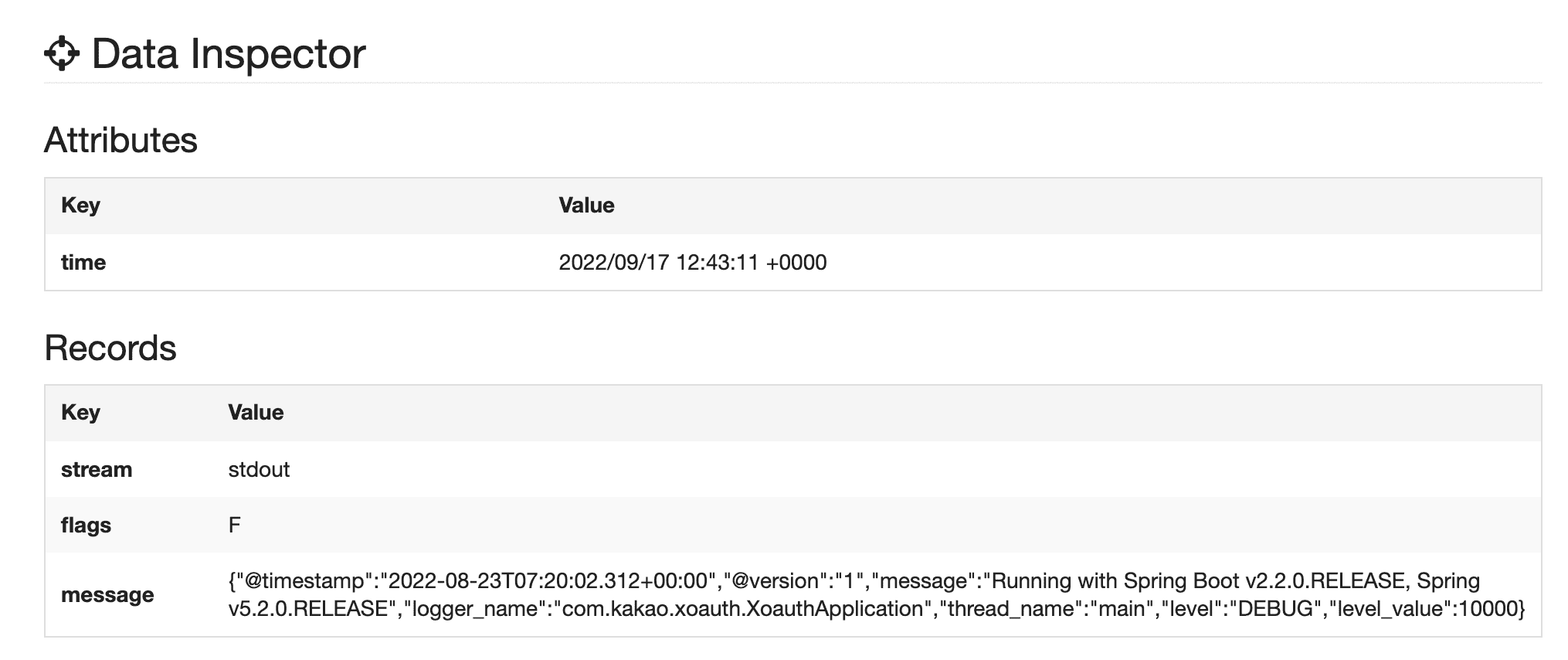

<parse> 의 regexp 를 통해 아래와 같이 파싱이 된다.
- regexp 의 결과값을 확인할 수 있는 사이트 : http://fluentular.herokuapp.com

1.2. fluentd 로그 제거

fluentd.** tag로 들어온 이벤트는 모두 버린다.

<match fluent.**>
  @type                           null
</match>

2. Filter에 대한 설정

✔️ 전체 코드

filter-kubernetes.conf: |
    <filter kubernetes.**>
      @type                           kubernetes_metadata
      @id                             filter_kube_metadata
    </filter>
    <filter kubernetes.**>
      @type                           record_modifier
      tag                             ${record.dig("kubernetes", "container_name").gsub('-', '.')}
      <record>
        @timestamp                    ${(Time.at(time) + (60*60*9)).strftime('%Y-%m-%dT%H:%M:%S.%L+09:00')}
        cluster_name                  "xoauth-dev"
        hostname                      "#{ENV['K8S_NODE_NAME']}"
        container_image               ${record.dig("kubernetes", "container_image")}
        pod_name                      ${record.dig("kubernetes", "pod_name")}
      </record>
    </filter>
    <filter kubernetes.**>
      @type                           parser
      key_name                        message
      reserve_data                    true
      remove_key_name_field           true
      <parse>
        @type                         json
      </parse>
    </filter>
    <filter kubernetes.**>
      @type                           record_transformer
      remove_keys                     $.kubernetes
    </filter>

2.1. K8S Metadata 정보 포함시키기

kubernetes_metadata 타입의 필터로 인해 해당 로그 레코드를 내보낸 컨테이너에 대한 기본 메타데이터(hostname, podname, containername 등) 가 해당 레코드에 포함된다.
해당 필터는 fluend 에 내장된 플러그인은 아니고, fluent-plugin-kubernetes_metadata_filter 를 설치해야 사용할 수 있다. (https://github.com/fabric8io/fluent-plugin-kubernetes_metadata_filter)

<filter kubernetes.**>
  @type                           kubernetes_metadata
  @id                             filter_kube_metadata
</filter>

✔️ fluent-plugin-kubernetesmetadatafilter 설치는 언제?

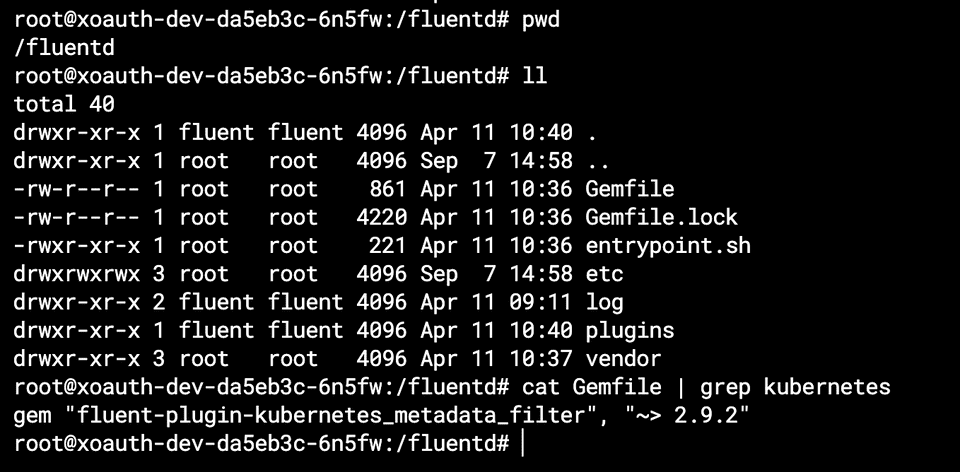

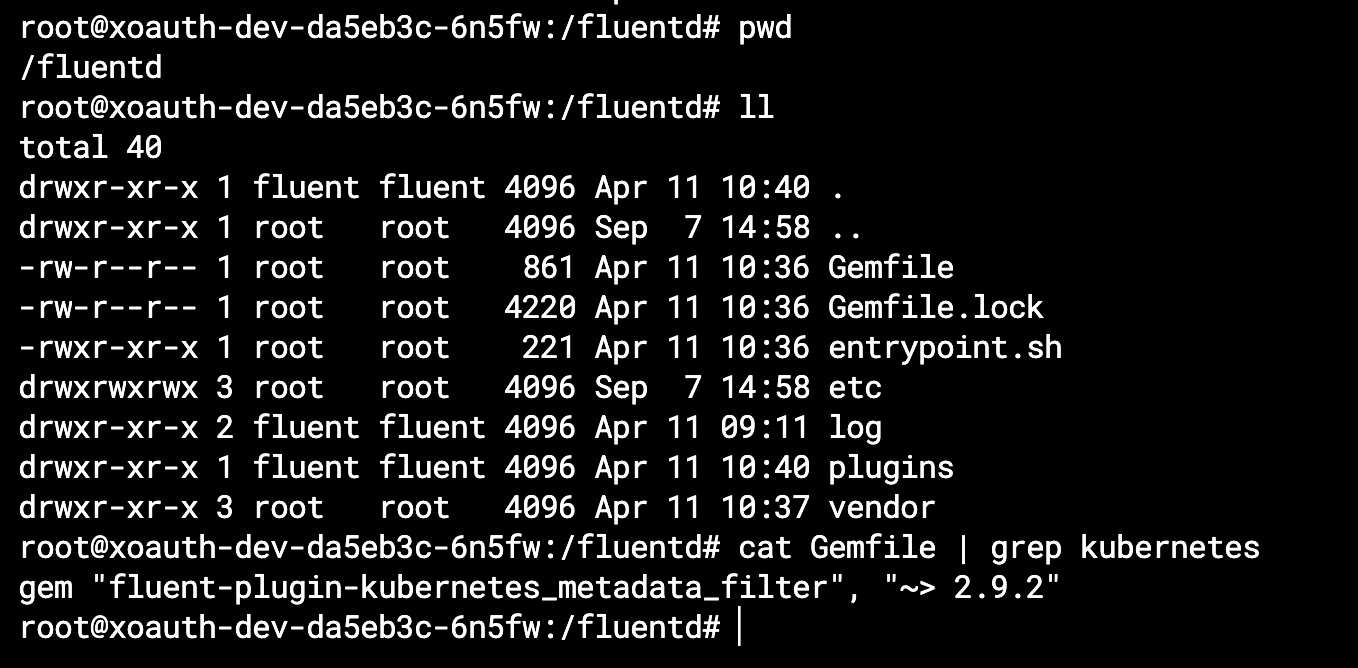

daemonset으로 설치된 fluentd pod 에서 Gemfile을 확인해보니 해당 플러그인이 포함되어 있었다.

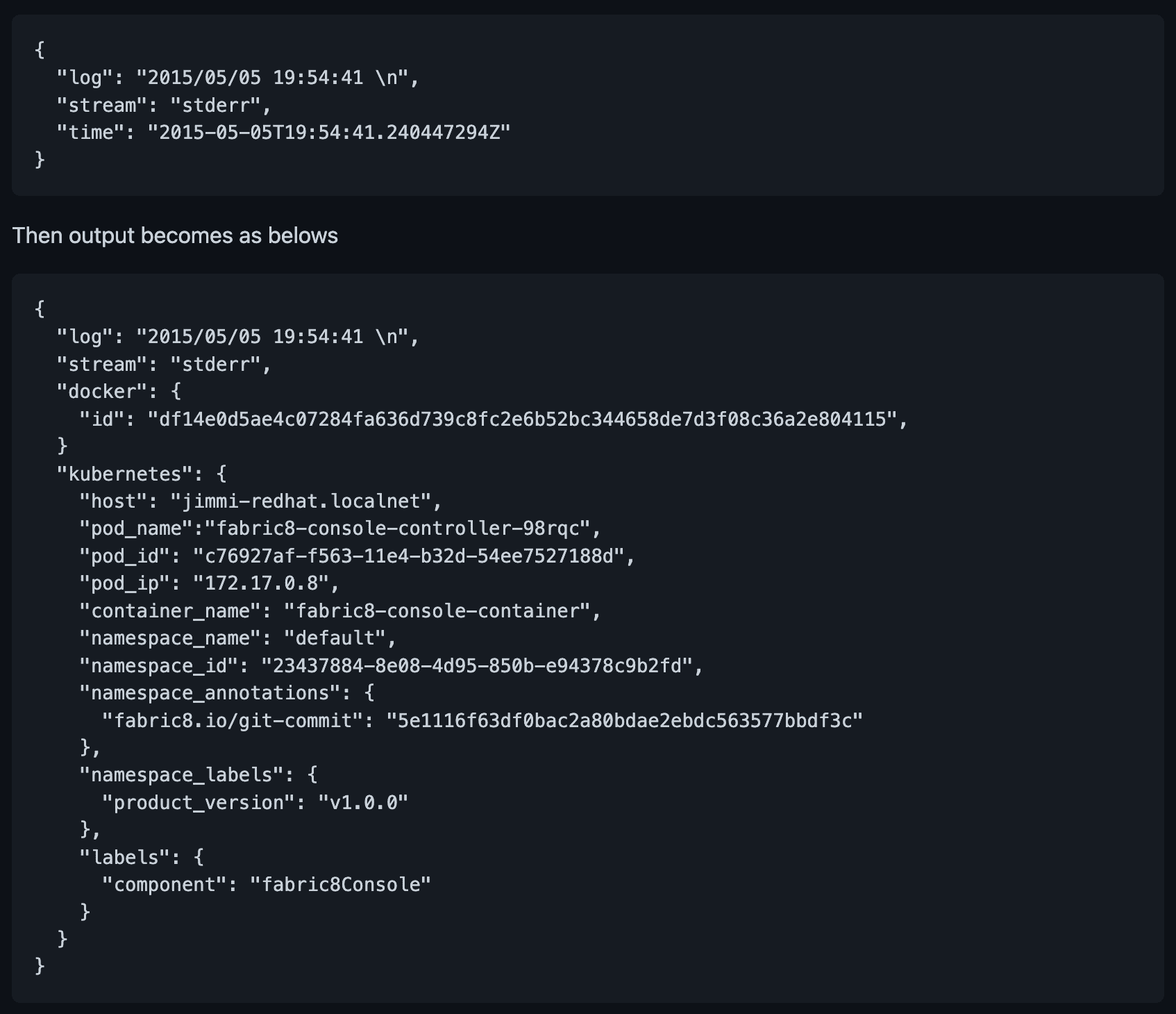

✔️ input/output 에 대한 예제

2.2. 이벤트 레코드에 필드 추가하기

record_modifier 타입의 필터를 사용하여 필드를 추가/수정 할 수 있다.
추가/수정되는 필드는 <record> 내에 정의 해주면 된다.
기본 내장된 플러그인은 아니며, fluent-plugin-record-modifier 플러그인을 설치해줘야 한다. (https://github.com/repeatedly/fluent-plugin-record-modifier)

<filter kubernetes.**>
  @type                           record_modifier
  tag                             ${record.dig("kubernetes", "container_name").gsub('-', '.')}
  <record>
    @timestamp                    ${(Time.at(time) + (60*60*9)).strftime('%Y-%m-%dT%H:%M:%S.%L+09:00')}
    cluster_name                  "xoauth-dev"
    hostname                      "#{ENV['K8S_NODE_NAME']}"
    container_image               ${record.dig("kubernetes", "container_image")}
    pod_name                      ${record.dig("kubernetes", "pod_name")}
  </record>
</filter>

✔️ fluent-plugin-record-modifier 설치는 언제?

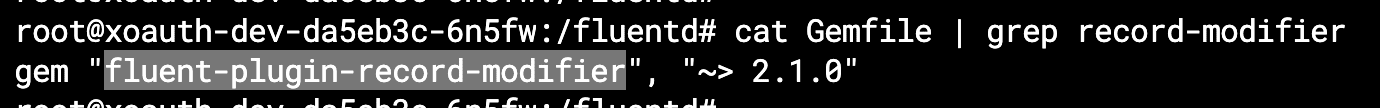

위 k8s metadata 필터와 동일하게 daemonset pod 의 Gemfile 에 명시가 되어있다.

✔️ record_transformer 와의 차이점은?

속도가 더 빠르다고 한다. 그외의 내용은 깃헙을 참고한다.

2.3. 서비스 Application에서 출력한 로그 파싱

parser 타입의 필터는 key_name에 명시된 필드를 파싱하고 이벤트 레코드를 파싱된 결과로 변경한다.
위 input의 <source> 태그에서 message 키에 매핑된 application 로그를 파싱한다.

<filter kubernetes.**>
  @type                           parser
  key_name                        message
  reserve_data                    true
  remove_key_name_field           true
  <parse>
    @type                         json
  </parse>
</filter>

✔️ reserve_data

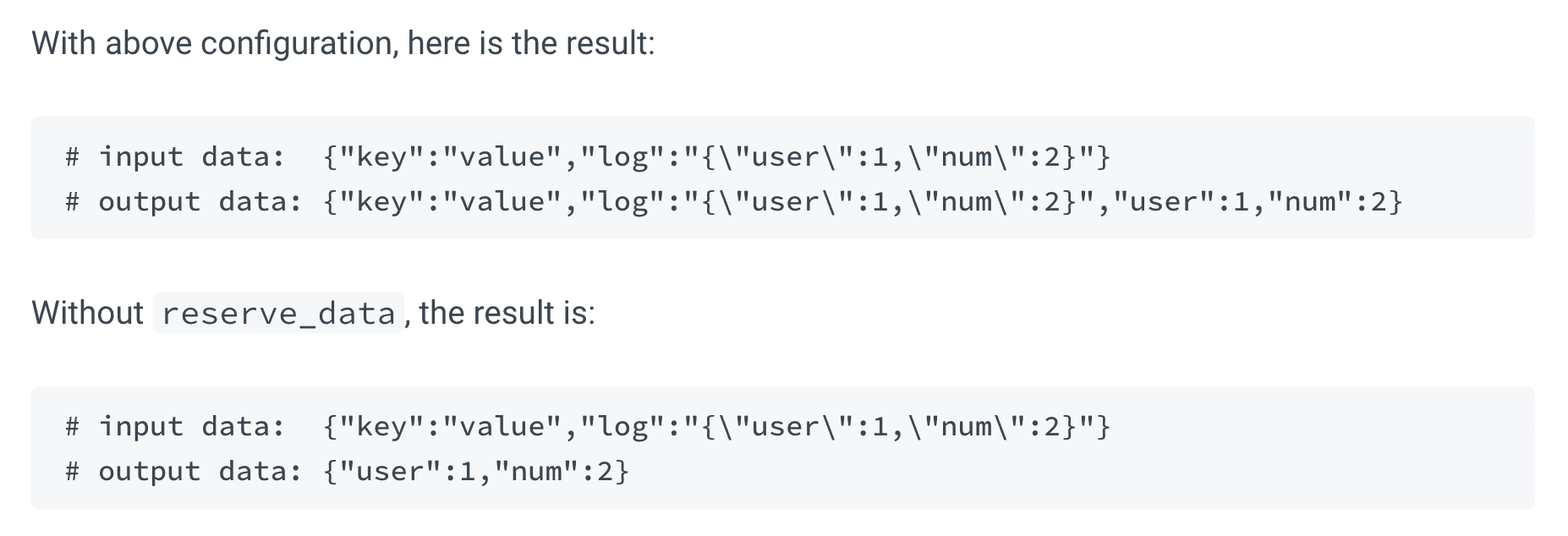

파싱된 결과에서 원래 key-value 쌍을 유지한다.

<filter foo.bar>
  @type parser
  key_name log
  reserve_data true
  <parse>
    @type json
  </parse>
</filter>

✔️ removekeyname_field

파싱에 성공하면 key_name에 해당하는 필드를 지운다.

<filter foo.bar>
  @type parser
  key_name log
  reserve_data true
  remove_key_name_field true
  <parse>
    @type json
  </parse>
</filter>

2.4. 불필요한 K8S Metadata 정보 제거

위 recordmodifier filter에서 필요한 kubernetes 메타 정보만 새로 추가했으므로, kubernetesmetadata filter에서 추가한 메타정보를 모두 삭제한다.

<filter kubernetes.**>
  @type                           record_transformer
  remove_keys                     $.kubernetes
</filter>

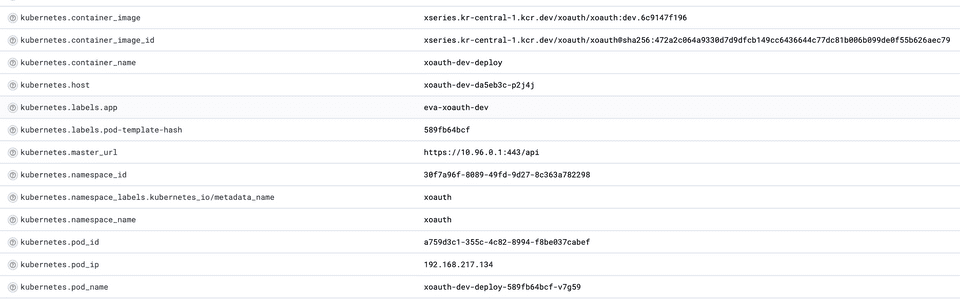

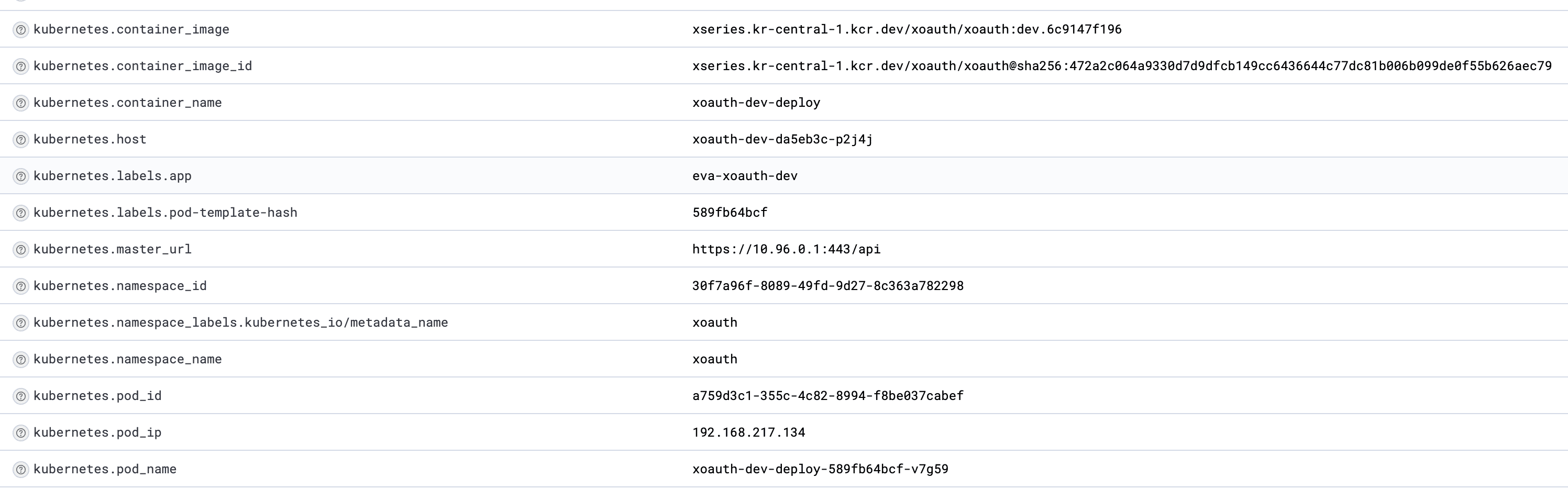

위 필터를 추가하지 않으면 불필요한 kubernetes 메타정보들이 표시된다.
따라서 kubernetes_metadata filter 에서 생성된 메타정보 중, 필요한 정보만 새로운 key로 이벤트 레코드에 추가해주는것이 좋다.

3. Output에 대한 설정

<match **>
  @type copy
  <store>
    @type                         kafka2
    @id                           out_kafka
    brokers                       logis-kafka.dev.kakaoi.io:9092
    max_send_retries              10
    required_acks                 1

    default_topic                 xoauth-dev

    exception_backup              false
    compression_codec             gzip

    <format>
      @type                       json
    </format>

    <buffer topic,tag>
      @type                       file
      path                        /var/log/td-agent/buffer/td
      flush_interval              5s
      chunk_limit_size            16M
      queue_limit_length          32
      retry_forever               true
    </buffer>
  </store>
</match>

fluentd

작업 기록 블로그
