tcpdump 패킷 분석
DECEMBER 12, 2020
성능 테스트 중에 솔루션 내에서 DB insert/select 할 때 소요시간이 오래 걸리는 현상이 발생되었다.
데이터가 많이 쌓인것도 아닌데..
해당 부분이 솔루션 문제인지, 네트워크 문제인지 DB 문제인지 확인을 위해 tcpdump를 분석하였다.
#. 사용 툴
- WireShark
#. tcpdump file out 명령어
- DB 서버에 tcpdump를 떠서 WAS 서버에서 오는 모든 패킷에 대해 파일로 저장하도록 함.
$ sudo tcpdump -w host {WAS_HOST} tcpdump.pcap#. 파일 분석

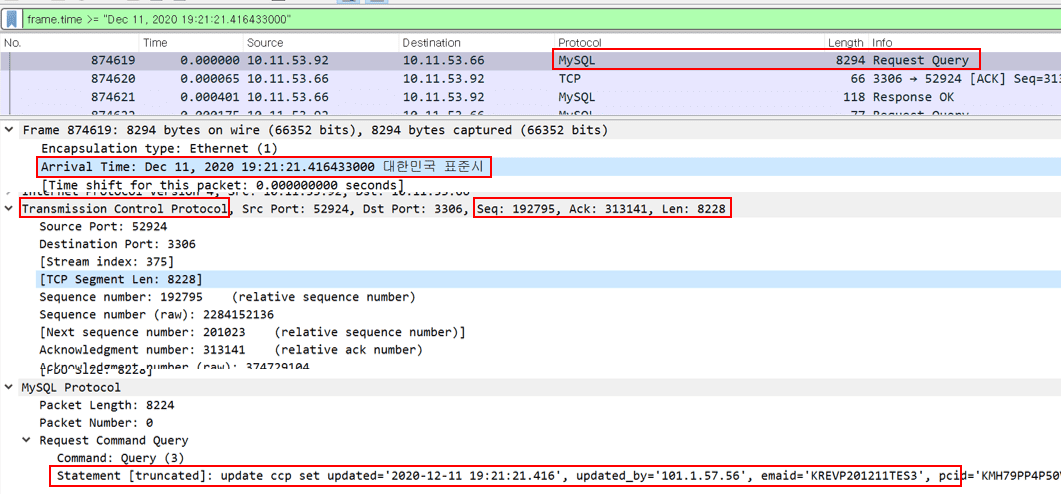

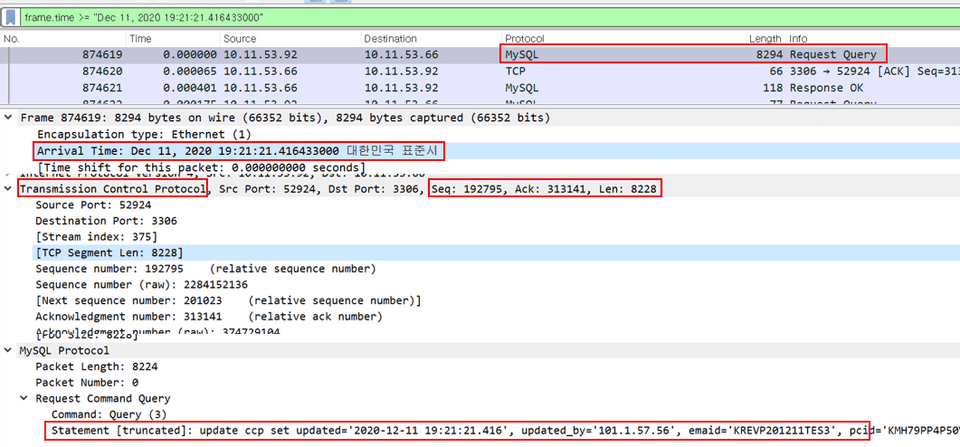

1. Update 쿼리 요청
RequestQuery : Seq(192795), Len(8228), Ack(313141)
[WAS] ---------------------------------------------------------> [DB]
(WAS) : 쿼리 요청한다.
내가 보냈던 총 데이터 길이(seq)는 192795였고, 지금 보내는 데이터 길이는 8228 이야.
그리고 너(DB)한테 받은 총 길이는 313141(ack) 이야.

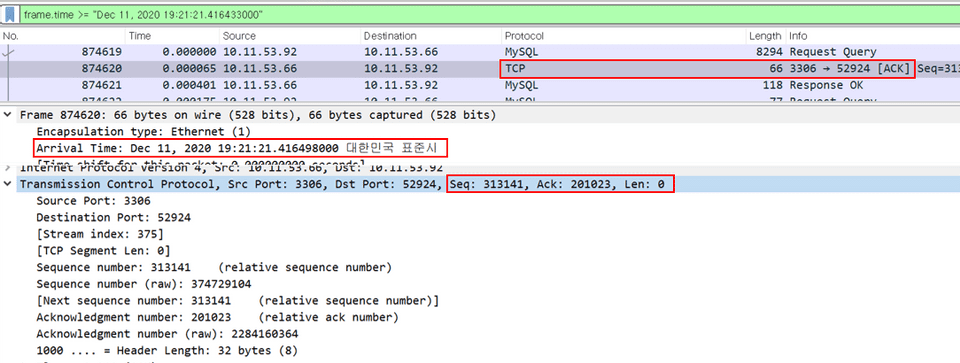

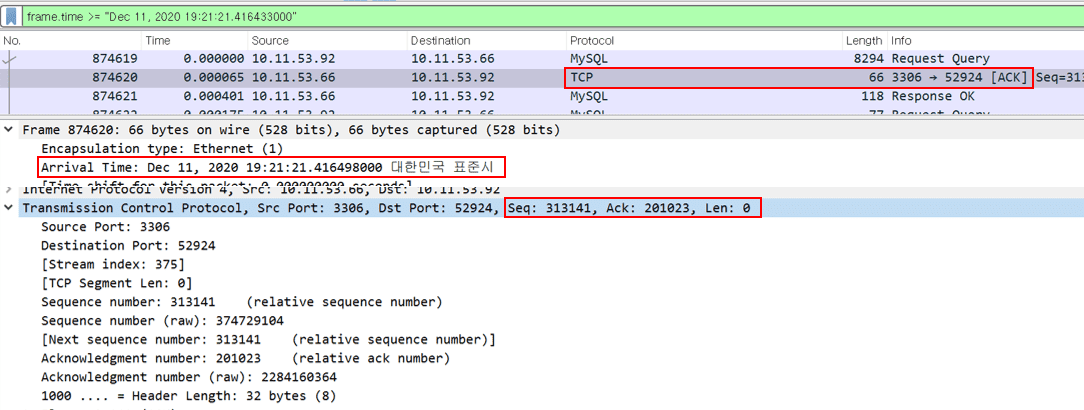

2. Update 쿼리 요청에 대한 ACK
Ack : Seq(313141), Len(0), Ack(201023)
[WAS] <--------------------------------------------------------- [DB]
(DB) : 응 받았어, Ack 보낸다.
너(WAS)한테 내가 313141 까지 보냈고, 너한테 받은 총 길이는 201023(192795+8228) 이야

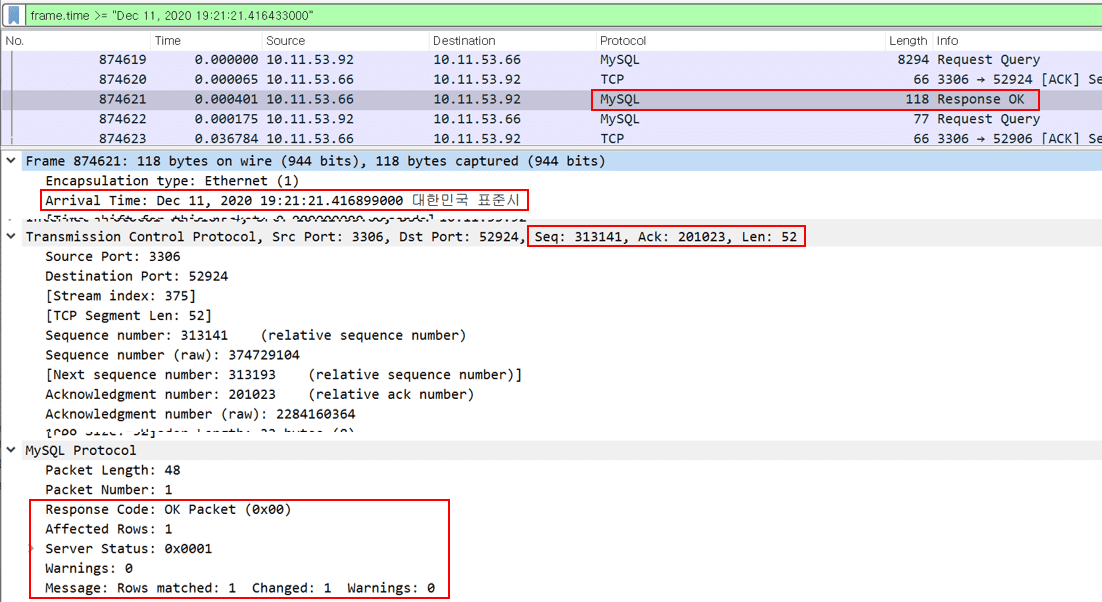

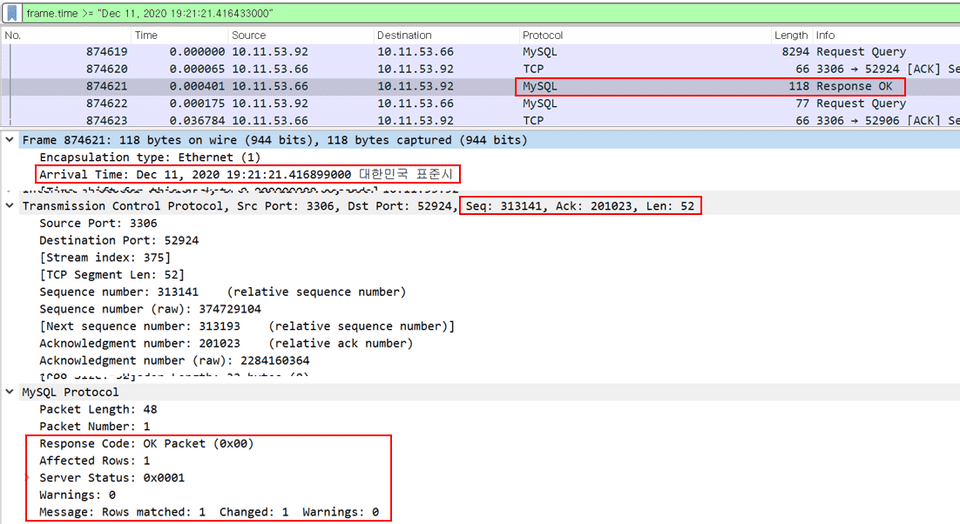

3. Update 쿼리 요청에 대한 응답
Response OK : Seq(313141), Len(52), Ack(201023)
[WAS] <--------------------------------------------------------- [DB]
(DB) : 요청한거 응답이야.
너(WAS)한테 내가 313141 까지 보냈었고, 쿼리 받은거 수행한 결과야(52)
그리고 너한테 받은 길이는 201023 야

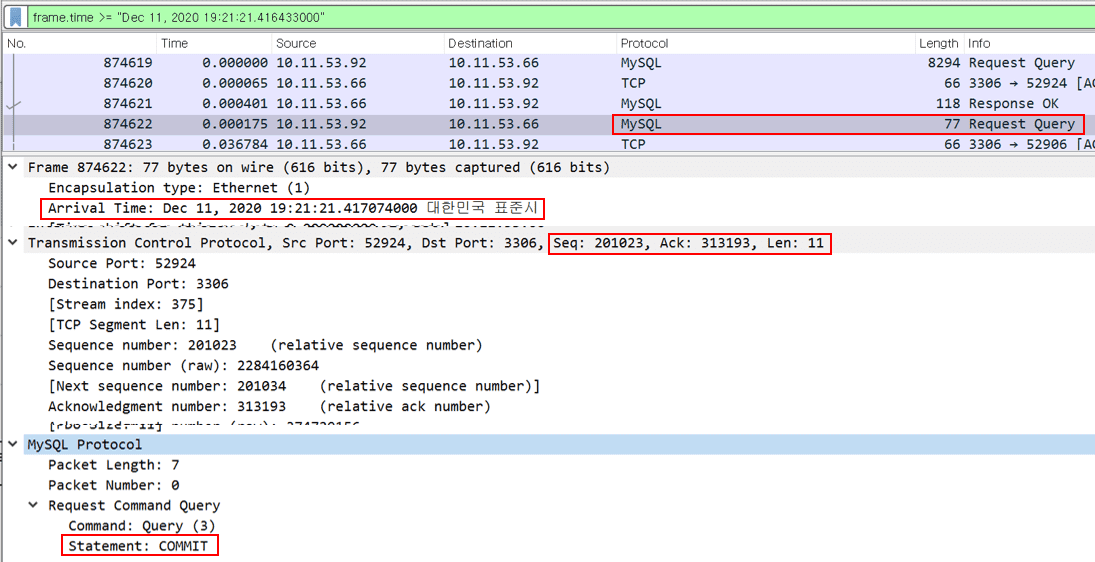

4. Commit 쿼리 요청
RequestQuery : Seq(201023), Len(11), Ack(313193)
[WAS] ---------------------------------------------------------> [DB]
(WAS) : Commit 해줘.
너(DB)한테 내가 201023 까지 보냈고, 지금 보내는 데이터 길이는 11 이야.
그리고 너(DB)한테 받은 총 길이는 313193(313141+52) 이야.

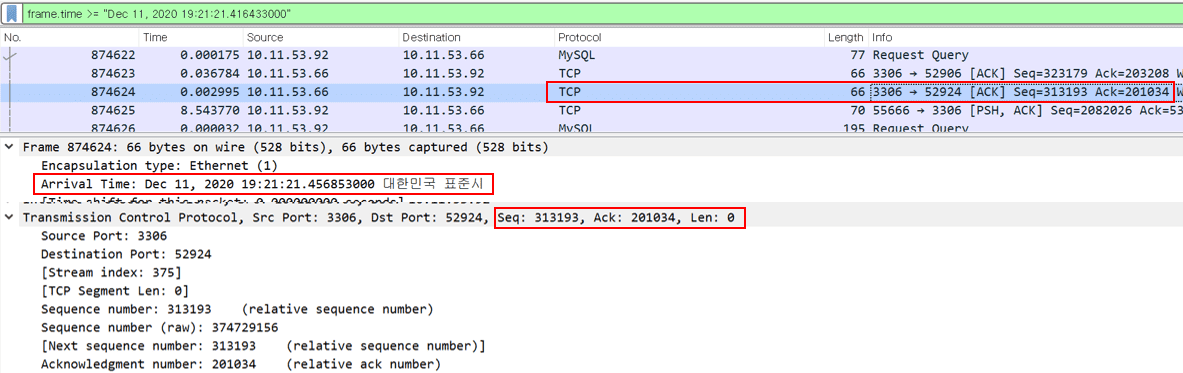

5. Commit 쿼리 요청에 대한 ACK
Ack : Seq(313193), Len(0), Ack(201034)
[WAS] <--------------------------------------------------------- [DB]
(DB) : 응 받았어, Ack 보낸다.
너(WAS)한테 내가 313193 까지 보냈고, 너한테 받은 총 길이는 201034(201023+11) 이야

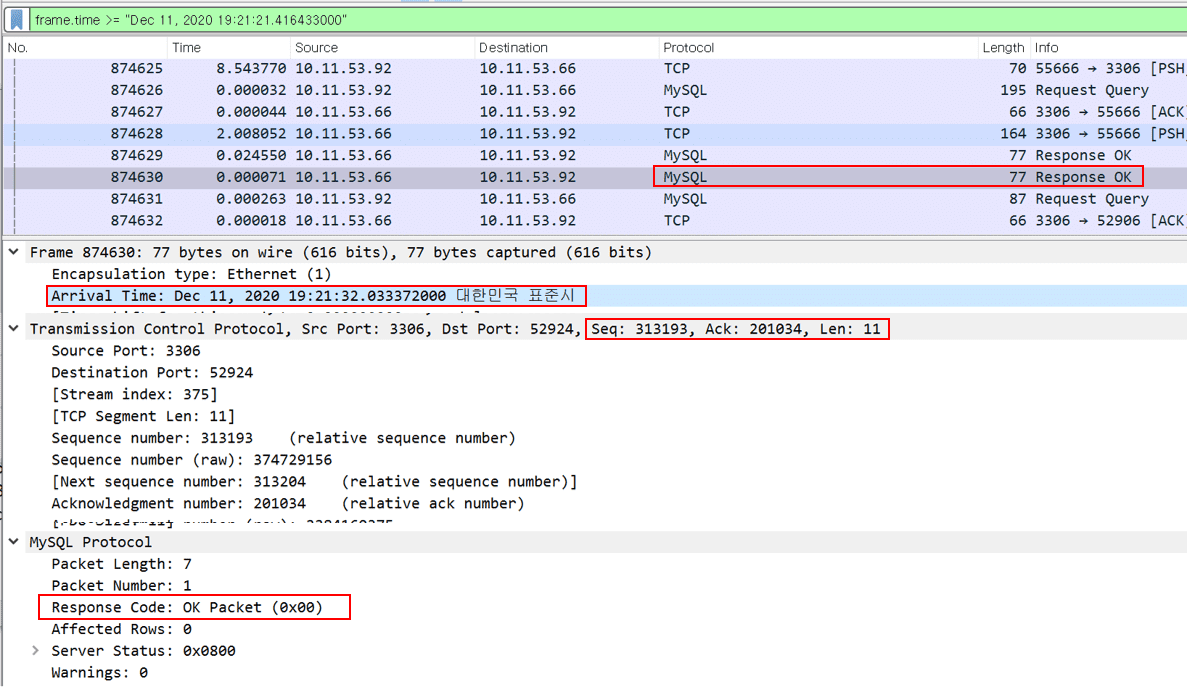

6. Commit 쿼리 요청에 대한 응답
Response OK : Seq(313193), Len(11), Ack(201034)
[WAS] <--------------------------------------------------------- [DB]
(DB) : 요청한거 응답이야.
너(WAS)한테 내가 313193 까지 보냈었고, 쿼리 받은거 수행한 결과야(11)
그리고 너한테 받은 길이는 201034 야
#. 파일 분석 결과
- 5번과 6번 소요시간이 약 10초 이상 딜레이된 것이 발견되었다.
- 솔루션 및 네트워크 문제는 아닌것으로 판단되어 DB 기술지원 업체에 문의하였다.
- DB 로그를 DB 테이블에 쌓고 있었다는 답변이 왔다…
참고) wireShark 필터 사용 내역
- Arrival Time
— frame.time <= “Dec 11, 2020 20:44:58.877172000” - Sequence
— tcp.seq eq 184381 - mysql query target table
— mysql.field.org_table eq “ccp”
